- Type de commande : Filaire
- Réglage de fin de course : Mécanique
- Force moteur (en N.m) : 10
Kit de motorisation filaire pour volet roulant 20 kg - tube OCTO Ø 60 mm - 10 Nm
Voir les détails du produitCe produit n’est pas disponible
D’autres produits de la même catégorie pourraient vous intéresser :
Accessoires et moteurs pour volets roulants
Voir les produits de la même catégorie- Kit de motorisation avec tube octogonal Ø 60 mm
- Motorisation filaire (sans interrupteur)
- Interrupteur en applique ou à encastrer en option
- Couple du moteur : 10 Nm
- Capacité de levage tablier : 20 kg max
- Largeur de la baie : de 680 mm à 2 900 mm
- Réglage des fins de courses : manuel
- Garantie : 2 ans
Attention : Interrupteur non compris dans le kit.
Ce kit de rénovation complet est destiné à la motorisation d'un volet roulant de 20 kg maximum.
Le moteur filaire, placé dans un tube octogonal télescopique de 60 mm de diamètre, entraîne le tablier grâce aux attaches à clipper pour lames de 8 mm fournies dans le kit.
Le réglage des fins de courses, très facile, se fait manuellement.
Sécurité, silence et confort sont respectés.
Nous vous recommandons l'utilisation des butées WKH138.
Calcul du poids du tablier :
- Poids du tablier = largeur x (hauteur + 20 cm) x poids des lames au m²
- Poids des lames 8 mm : PVC = 4 kg/m², ALU moussé = 4,5 kg/m², ALU extrudé = 7 kg/m², BOIS = 11 kg/m²
Limites dimensionnelles :

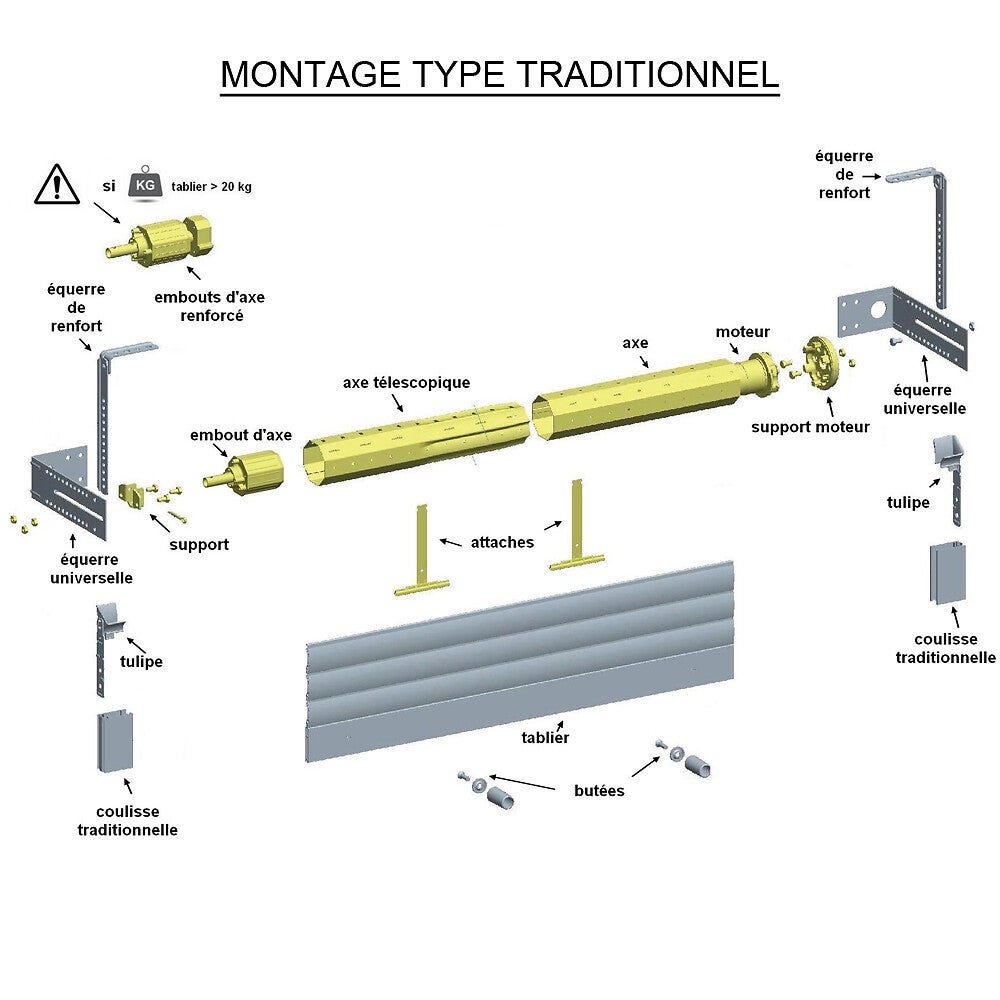

• Montage traditionnel :
- Tube 1 uniquement = largeur baie de 680 mm à 1 600 mm
- Tube 1 + tube 2 = largeur baie de 1 600 mm à 2 900 mm

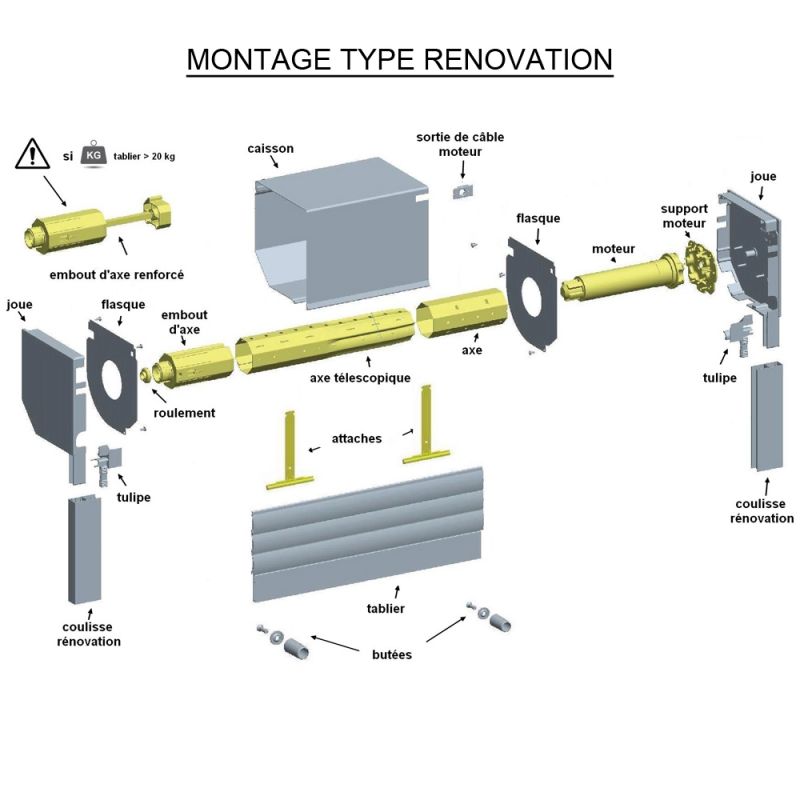

• Montage rénovation :
- Tube 1 uniquement = largeur baie de 680 mm à 1 560 mm
- Tube 1 + tube 2 = largeur baie de 1 560 mm à 2 860 mm
Choix des attaches :
- Une lame de 8 mm correspond à une hauteur de lame de 30 à 45 mm (attaches fournies dans le kit).
- Une lame de 14 mm correspond à une hauteur de lame de 50 à 60 mm (utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).
Choix de l'interrupteur :
- Interrupteur filaire en applique = référence C0013200
- Interrupteur filaire à encastrer = référence C0013205

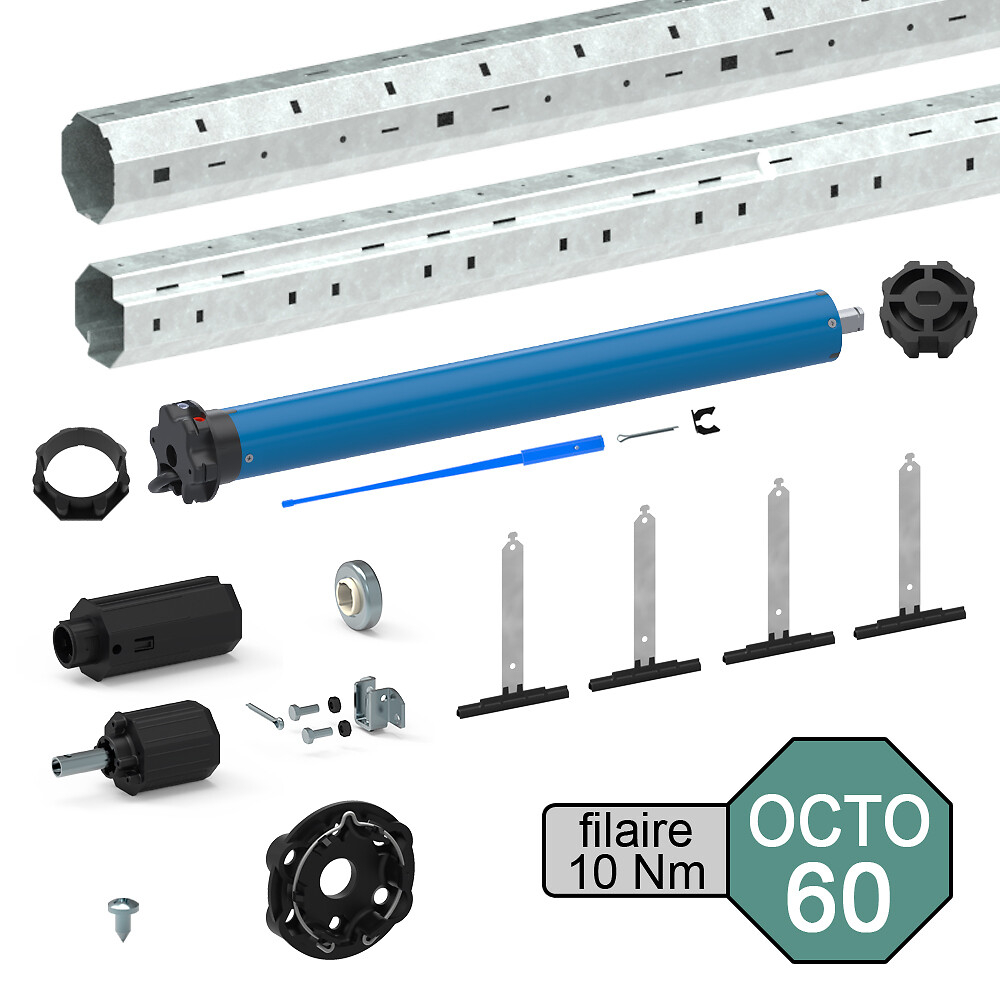

Contenu du kit :
- 1 moteur filaire Ø 45 mm 10 Nm (pour volet roulant de 20 kg max)
- 1 tube octogonal télescopique recoupable Ø 60 mm
- 1 kit adaptateur moteur Ø 45 mm pour tube octogonal Ø 60 mm
- 1 support mural pour moteur à tête étoile
- 4 attaches à clipper pour lames de 8 mm (pour des lames de 14 mm, utiliser les attaches WKH883C à visser. Vis courtes fournies dans le kit).
- 1 embout d'axe type traditionnel pour tube octogonal Ø 60 mm + support
- 1 embout d'axe type rénovation pour tube octogonal Ø 60 mm crabot femelle + roulement
| Matière principale sur la masse totale du produit | Acier galvanisé |
|---|---|
| Type de commande | Filaire |
| Force moteur (en N.m) | 10 |
| Diamètre de l'axe (en mm) | 60 |
| Réglage de fin de course | Mécanique |
| Type de télécommande | Avec câble |
| Destination | Volet roulant |
| Batterie ou pile incluse | Non |
| Garantie (inclut la garantie légale de conformité) (en années) | 2 |
